低功耗双通道模拟芯片：WLS122

性能参数：

两个低噪声可编程增益放大器 (PGA) 和两个高分辨率模数转换器 (24bit ADC)。

数据速率：125SPS 至 8kSPS。

可编程增益：1，2，3，4，6，8 或 12。

电源：单极。

模拟电压：2.7V -3.3V。

数字电压：2.7V - 3.3V。

内置右腿驱动放大器（RLD）、持续断线检测、内置时钟振荡器和内置参考电压。

断电、待机模式。

串外设接接口(SPI)。

低功耗：每通道功耗低于300uA。

可配置两电极、三电极、五电极模式。

高输入阻抗：适配各种类型的干电极，上限可承受300mV的极化电压。

工作温度范围:–40°C 至+85°C。

封装形式:

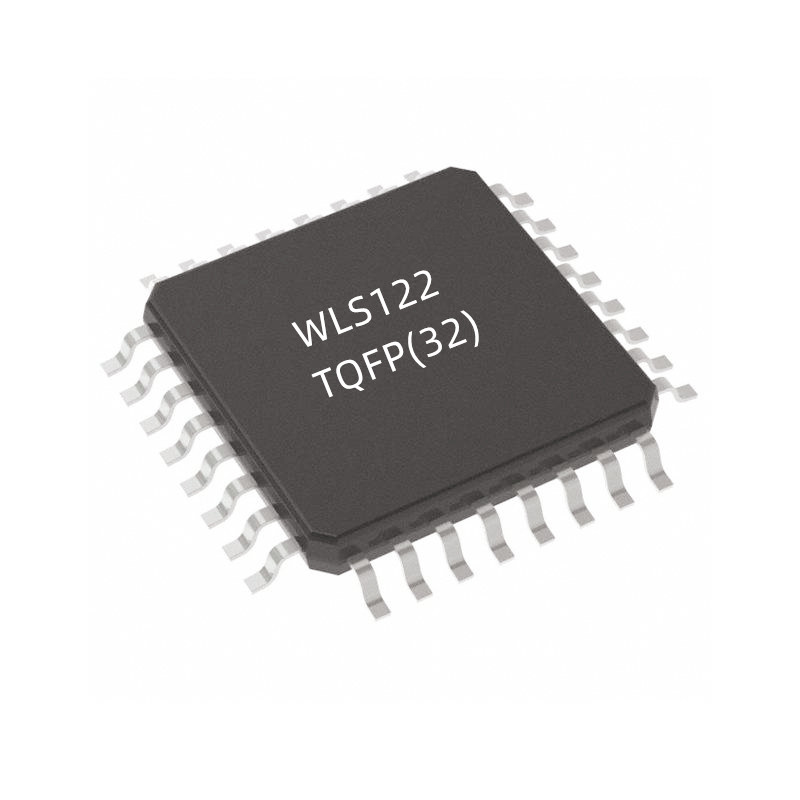

TQFP (32) ,5.00mm × 5.00mm。

VQFN (32) 4.00mm × 4.00mm。
