低功耗八通道模拟前端芯片：WLS128

性能参数：

八个低噪声可编程增益放大器 (PGA) 和八个高分辨率模数转换器 (24bit ADC)，系统噪声8uVpp。

数据速率：125SPS至8kSPS。

可编程增益：1，2，3，4，6，8 或 12。

电源：单极。

模拟电压：2.7V至3.3V。数字电压：2.7V至3.3V。

内置右腿驱动放大器（RLD）、持续断线检测、威尔逊中心中端。

内置时钟振荡器和内置参考电压。

断电、待机模式。

串行外设接口(SPI)。

低功耗：每通道功耗低于300uA。

可配置两电极、三电极、五电极模式。

高输入阻抗，适配各种类型的电极，上限可承受300mV的极化电压。

封装形式：

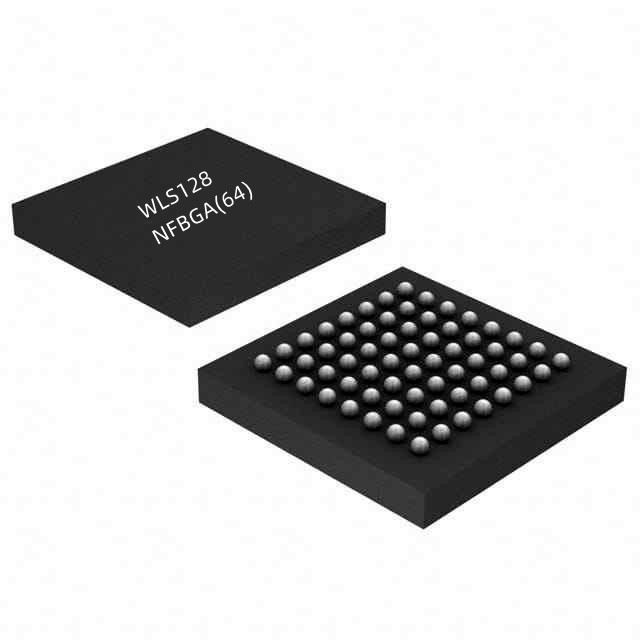

NFBGA (64) ，8.00mm × 8.00mm。

TQFP (64) ，10.00mm × 10.00mm。
