低功耗单通道模拟前端芯片:WLC121
性能参数:
一个低噪声可编程增益放大器 (PGA) 和一个高分辨率模数转换器 (24bit ADC),系统噪声15uVpp。
数据速率500SPS,串行外设接口(SPI),内置FIFO。
高输入阻抗,适配各种类型的干电极,上限可承受300mV的极化电压。
电源:单极。
模拟电压:2.7V至3.3V。
数字电压:2.7V至3.3V。
内置右腿驱动放大器(RLD)、持续断线检测。
内置时钟振荡器和内置参考电压。
内部集成心电去基线、去工频、去运动伪迹算法。
实时提供适合于小屏幕显示心电波形的数据。
内置快速高鲁棒性的心率算法,响应时间3~4s。
内置异常心率数据剔除的算法。
可配置两电极、三电极模式。
封装形式:
NFBGA (64),8.00mm × 8.00mm。

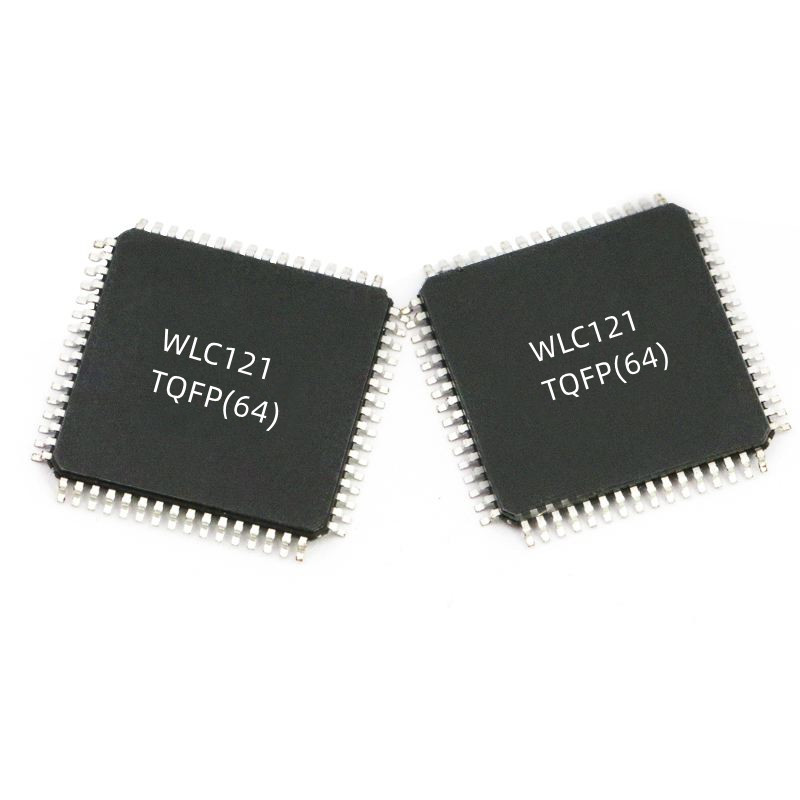

TQFP (64),10.00mm × 10.00mm。
